        U5F系列/Φ5X20玻璃管快斷保險絲


        發布時間：2018-11-12 12:00:33 丨 瀏覽次數：

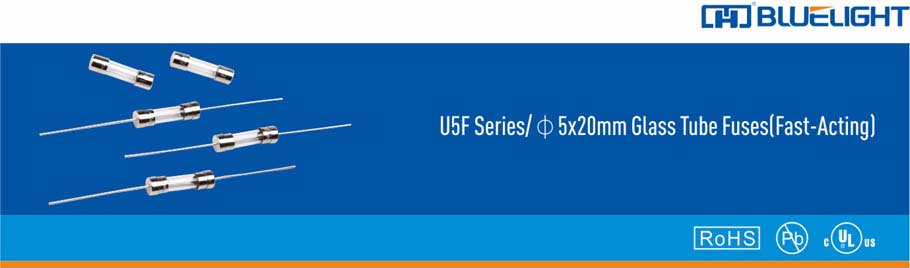

        U5F系列/Φ5X20玻璃管快斷保險絲(圖1)
        藍光U5F系列/Φ5X20mm玻璃管保險絲簡介：(快斷小型保險絲)
        Φ5X20mm 玻璃保險絲管（快斷）5X20mm Glass Tube Fuses (Fast-Acting)
        材料Materials
        本體Body：玻璃管Glass Tube
        引線Lead：鍍錫銅線Tin Plated Copper
        銅帽Cap：黃銅鍍鎳Nickel Plated Brass
        可熔體Element：合金絲Alloy Wire
        工作溫度Operating Temperature：-55℃ to + 125℃
        可焊性Solder ability：260 ℃, ≤ 3s. (波峰焊wave) /350±10 ℃, ≤ 3s. (烙鐵焊soldering iron)
        安規：UL  Approved（詳細見下表）

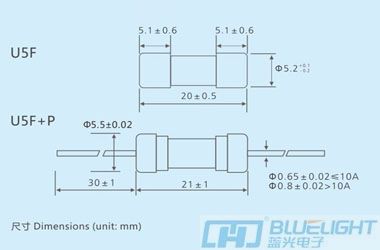

        U5F系列/Φ5X20玻璃管快斷保險絲(圖2)U5F系列/Φ5X20玻璃管快斷保險絲(圖3)

        電氣特性   ELECTRICAL CHARACTERISTICS
        額定電流
        Rated
        Current
        		熔斷時間 Opening Time
        100%135%200%
        		--
        Min.Max.Min.Max.



        100mA-10A4hour1hour-5sec.



         In accordance with UL248-1 , UL248-14

        分?jǐn)嗄芰?nbsp;  INTERRUPTING RATING
        UL
        (100mA-10A) 10000 amperes  at 125V AC
        (100mA-1A) 35 amperes at 250V AC
        (1.25A - 3.5A) 100 amperes at 250V AC
        (4A - 10A) 200 amperes at 250V AC

        產品特性   PRODUCT FEATURES
        材質
        Materials
        本體Body：玻璃管  Glass tube
        引腳Lead：銅鍍錫  Tin plated copper wire
        銅帽Cad：黃銅鍍鎳  Nickel plated brass
        熔絲Element：合金  Alloy
        操作溫度
        Operating
        Temperature
        -55℃~125℃
        (需考慮溫度折減 Consider de-rating)
        可焊性
        Solderability
        260℃, 3s Max. (波峰焊 Wave)
        350±10℃， 3s Max.(烙鐵焊 Soldering iron)
        耐焊接熱
        Resistance to
        Soldering Heat
        260℃, 10s Max. (波峰焊 Wave)
        350℃, 5s Max.(烙鐵焊 Soldering iron)
        建議焊錫參數
        Recommended
        Soldering
        Parameters
        波峰焊     Wave soldering parameter
        錫爐溫度 Soldering por temperature: 260℃.
        焊接時間 Solder dwell time: 2-5s Max.
        手工焊     Hand soldering parameter
        烙鐵溫度  Soldering iron temperature 350±5℃
        焊接時間  Solder dwell time: 5s Max.
        儲存條件
        Storage
        Conditions
        在溫度+10~60℃、相對濕度≤75%的密閉條件下可存放3年。
        Can be stored for 3 years under tight seal condition at temperature +10~60℃ relative humidity ≤ 75%.
        在溫度+10~60℃、相對濕度為95%的非露天下最多可存放30天。
        At most can be kept 30 days at temperture +10~60℃  relative humidity be 95% under covered conditions.

        產品部件號
        Part NO.
        額定電流
        Current
        Rating
        		安全認證 Safety Approvals
        I2T參考值
        Reference
        (A2Sec.)
        U5F系列/Φ5X20玻璃管快斷保險絲(圖4)
        		U5F系列/Φ5X20玻璃管快斷保險絲(圖5)
        U5F系列/Φ5X20玻璃管快斷保險絲(圖6)
        U5F系列/Φ5X20玻璃管快斷保險絲(圖7)
        U5F系列/Φ5X20玻璃管快斷保險絲(圖8)
        U5F系列/Φ5X20玻璃管快斷保險絲(圖9)
        U5F系列/Φ5X20玻璃管快斷保險絲(圖10)
        U5F 0100100mA●





        		0.010
        U5F 0125125mA●





        		0.020
        U5F 0160160mA●





        		0.025
        U5F 0200200mA●





        		0.059
        U5F 0250250mA●





        		0.089
        U5F 0315315mA●





        		0.102
        U5F 0400400mA●





        		0.156
        U5F 0500500mA●





        		0.243
        U5F 0630630mA●





        		0.485
        U5F 0800800mA●





        		0.890
        U5F 11001A●





        		1.800
        U5F 11251.25A●





        		1.996
        U5F 11501.5A●





        		2.325
        U5F 11601.6A●





        		4.125
        U5F 12002A●





        		5.823
        U5F 12502.5A●





        		5.994
        L5T 13003A●





        		8.118
        U5F 13153.15A●





        		10.26
        U5F 13503.5A●





        		11.38
        U5F 14004A●





        		17.78
        U5F 1500
        		5A●





        		36.45
        U5F 16306.3A●





        		45.99
        U5F 17007A●





        		59.29
        U5F 18008A●





        		102.6
        U5F 210010A●





        		130.5
