        8ED 方型微型保險絲

        發布時間:2019-02-15 10:01:16 丨 瀏覽次數:

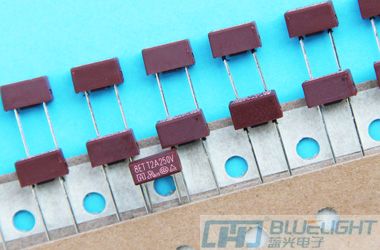

        8ED 方型微型保險絲(圖1)

        藍光8ED超小型方型電流保險絲簡介:

        材料Materials

        底座Base:工程塑料Thermoplastic

        方形塑料帽本體Cap:工程塑料Thermoplastic

        引線Lead:鍍錫銅線Tin Plated Copper

        可熔體Element:合金絲Alloy Wire

        安規:UL  Approved(詳細見下表)

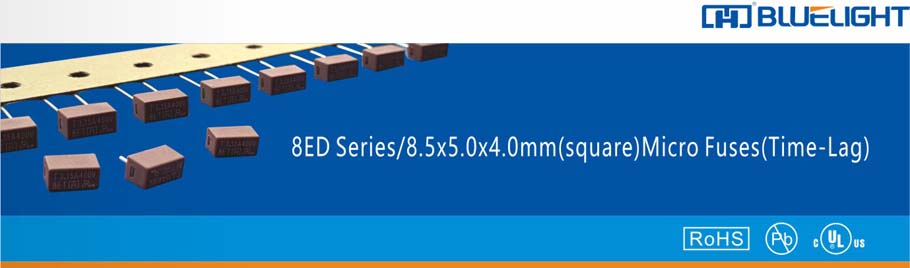

        8ED 方型微型保險絲(圖2)8ED 方型微型保險絲(圖3)


        電氣特性   ELECTRICAL CHARACTERISTICS

        額定電流

        Rated

        Current

        熔斷時間 Opening Time
        100%
        200%

        Min.
        Min.Max.



        100mA-15A  4hour 溫升不超過75℃
        60sec.



         In accordance with UL248-1,UL248-14.


        分斷能力   INTERRUPTING RATING
        UL

        130 amperes at 250V AC,100 amperes at 350V AC,100 amperes at 400V AC


        產品特性   PRODUCT FEATURES

        材質

        Materials

        本體Body:耐熱性塑料 Thermoplastic

        引腳Lead:銅鍍錫  Tin plated copper wire

        熔絲Element合金Alloy

        操作溫度

        Operating

        Temperature

        -55℃~125℃

        (需考慮溫度折減 Consider de-rating)

        可焊性

        Solderability

        260℃, 3s Max. (波峰焊 Wave)

        350±10℃ 1s Max.(烙鐵焊 Soldering iron)

        耐焊接熱

        Resistance to

        Soldering Heat

        260℃, 10s Max. (波峰焊 Wave)

        350℃, 3s Max.(烙鐵焊 Soldering iron)

        建議焊錫參數

        Recommended

        Soldering

        Parameters

        波峰焊     Wave soldering parameter

        錫爐溫度 Soldering por temperature: 260.

        焊接時間 Solder dwell time: 2-5s Max.

        手工焊     Hand soldering parameter

        烙鐵溫度  Soldering iron temperature 350±5℃

        焊接時間  Solder dwell time: 1-2s Max.

        儲存條件

        Storage

        Conditions

        在溫度+10~60℃、相對濕度≤75%的密閉條件下可存放3年。

        Can be stored for 3 years under tight seal condition at temperature +10~60℃ relative humidity ≤ 75%.

        在溫度+10~60℃、相對濕度為95%的非露天下最多可存放30天。

        At most can be kept 30 days at temperture +10~60℃  relative humidity be 95% under covered conditions.


        產品部件號

        Part NO.

        額定電流

        Current

        Rating

        安全認證 Safety Approvals

        I2T參考值

        Reference

        (A2Sec.)

        8ED 方型微型保險絲(圖4)

        8ED 方型微型保險絲(圖5)

        8ED 方型微型保險絲(圖6)

        8ED 方型微型保險絲(圖7)

        8ED 方型微型保險絲(圖8)

        8ED 方型微型保險絲(圖9)

        8ED 方型微型保險絲(圖10)

        8ED 0100100mA





        0.028
        8ED 0125125mA





        0.034
        8ED 0150150mA





        0.038
        8ED 0160160mA





        0.038
        8ED 0200200mA





        0.082
        8ED 0250250mA





        0.128
        8ED 0300300mA





        0.279
        8ED 0350350mA





        0.279
        8ED 0400400mA





        0.283
        8ED 0500500mA





        0.737
        8ED 0600600mA





        1.22
        8ED 0630630mA





        1.22
        8ED 0800800mA





        2.55
        8ED 11001A





        4.55
        8ED 11251.25A





        7.78
        8ED 11501.5A





        12.12
        8ED 11601.6A





        12.12
        8ED 12002A





        19.2
        8ED 12502.5A





        31.68
        8ED 13003A





        51.2
        8ED 13503.5A





        46.08
        8ED 14004A





        86
        8ED 15005A





        143.9
        8ED 16006A





        225.4
        8ED 1630

        6.3A







        225.4
        8ED 18008A





        332
        8ED 210010A





        343.9
        8ED 212012A





        547.7
        8ED 212512.5A





        547.7
        8ED 215015A





        605.2
